Analog Elektronik

a) - N Kanal JFet Transistör :

Yandaki grafikte görüldüğü gibi n kanal jfet transistörler iki adet P ve bir adette N maddesinin birleşiminden meydana gelmiştir. Fetin gate ucuna uygulanan gerilim ile D ve S ucları arasındaki direnç değeri kontrol edilir. Gate ucu 0V tutulduğunda, yani S ucuna birleştirildiğinde P ve N maddeleri arasındaki nötr bölge genişlemeye başlar. Bu durumda D ve S ucları arasından yüksek bir akım akmaktadır.

Devamını oku...

Jfet transistörler normal transistörlerle aynı mantıkta çalışırlar. Üç adet uca sahiptir. Bunlar Kapı (G)(normal transistörün beyzi), oyuk (D)(normal transistörün kollektörü) ve kaynak (S) 'dır. Normal transistörle jfet transistör arasındaki tek fark, normal transistörün kollektör emiter arasındaki akımın, beyzinden verilen akımla kontrol edilmesi, jfet transistörün ise geytinden verilen gerilimle kontrol edilmesidir. Yani jfetler gate ucundan hiç bir akım çekmezler. Jfet'in en önemli özelliğide budur. Bu özellik içerisinde çok sayıda transistör bulunduran entegrelerde ısınma ve akım yönünden büyük bir avantaj sağlar. Normal transistörlerin NPN ve PNP çeşitleri olduğu gibi jfet transistörlerinde N kanal ve P kanal olarak çeşitleri bulunmaktadır. Fakat genel olarak en çok N kanal jfetler kullanılır. Aşağıda jfetin iç yapısı ve sembolü görülmektedir.

Triyaklar da tristörlerin alternatif akımda çalışabilen türleridir. Triyakın oluşumunda birbirne ters yönde bağlı iki adet tristör bulunmaktadır. Yan tarafta bu birleşim görülmektedir. Herhangi bir alternatif akım devresindeki bir triyakın A1 ucuna (+) A2 ucuna da (-) yönde akım geldiğinde birinci tristör, tam tersi durumda ise ikinci tristör devreye girecektir. Bu sayede triyak alternetif akımın iki yönünde de iletime geçmiş olur. Triyak yüksek güçlü ve alternatif akım devrelerinde güç kontrol elemanı olarak kullanılır.

Devamını oku...

Diyak çift yönde de aynı görevi gören bir zener diyot gibi çalışır. Diyakın üzerine uygulanan gerilim diyak geriliminin altında iken diyak yalıtımdadır. Üzerinden sadece sızıntı akımı geçer. Üzerine ukgulanan gerilim diyak geriliminin üstüne çıktığında ise siyak iletime geçer. Fakat iletime geçer geçmez diyakın uçlarındaki gerilimde bir düşüş görülür. Bu düşüş değeri diyak geriliminin yaklaşık %20 'si kadardır. Diyakın üzerine uygulanan gerilim diyak geriliminin altına da düşse diyak yine de iletimde kalır. Fakat diyaka uygulanan gerilim düşüş anından sonraki gerilim seviyesinin altına düşürüldüğünde diyak yalıtıma geçer. Diyak iki yöndeki uygulanan polarmalarda da aynı tepkiyi verecektir. Diyakın bu özelliklerinin olma sebebi alternatif akımda kullanılabilmesidir.

Devamını oku...

Tristör mantık olarak yandaki şekildeki gibi iki transistörün birbirine bağlandığı gibidir. Tristörün anot, katot ve gate olmak üzere üç ucu bulunmaktadır. Gate ucu tetikleme ucudur. Yani anot ile katot üzerinde bir gerilim varken (Anot (+), katot (-) olmak şartı ile) gate ile katot ucları arasına bir anlık (Gate (+), katot (-) olmak şartı ile) akım uygulanıp çekildiğinde tristörün anot ile katot uçları arası iletime geçer. Anot ile katot arasındaki gerilim "Tutma Gerilimi" 'nin altına düşmediği sürece tristör iletimde kalır. Tristörü yalıtıma sokmak için anot ile katot arasındaki akım kesilir veya anat ile katot ucları bir anlık kısa devre yapılır. Veya da gate ile katot arasına ters polarma uygulanır. Yani gate ucuna negatif gerilim uygulanır.

Devamını oku...

Foto transistörün normal transistörden tek farkı, kollektör ile emiter arasından geçen akımı beyz ile değilde, beyz ile kollektörün birleşim yüzeyine düşen mor ötesi ışıkla kontrol ediliyor olmasıdır. Foto transistör devrede genelde beyz ucu boşta olrak kullanılır. Bu durumda üzerine ışık düştüğünde tem iletimde düşmediğinde ise tam yalıtımdadır. Foto transistörün kazancı beta kadar olduğu için foto diyotlardan daha avantajlıdır. Yan tarafta foto transistörün sembolü görülmektedir.

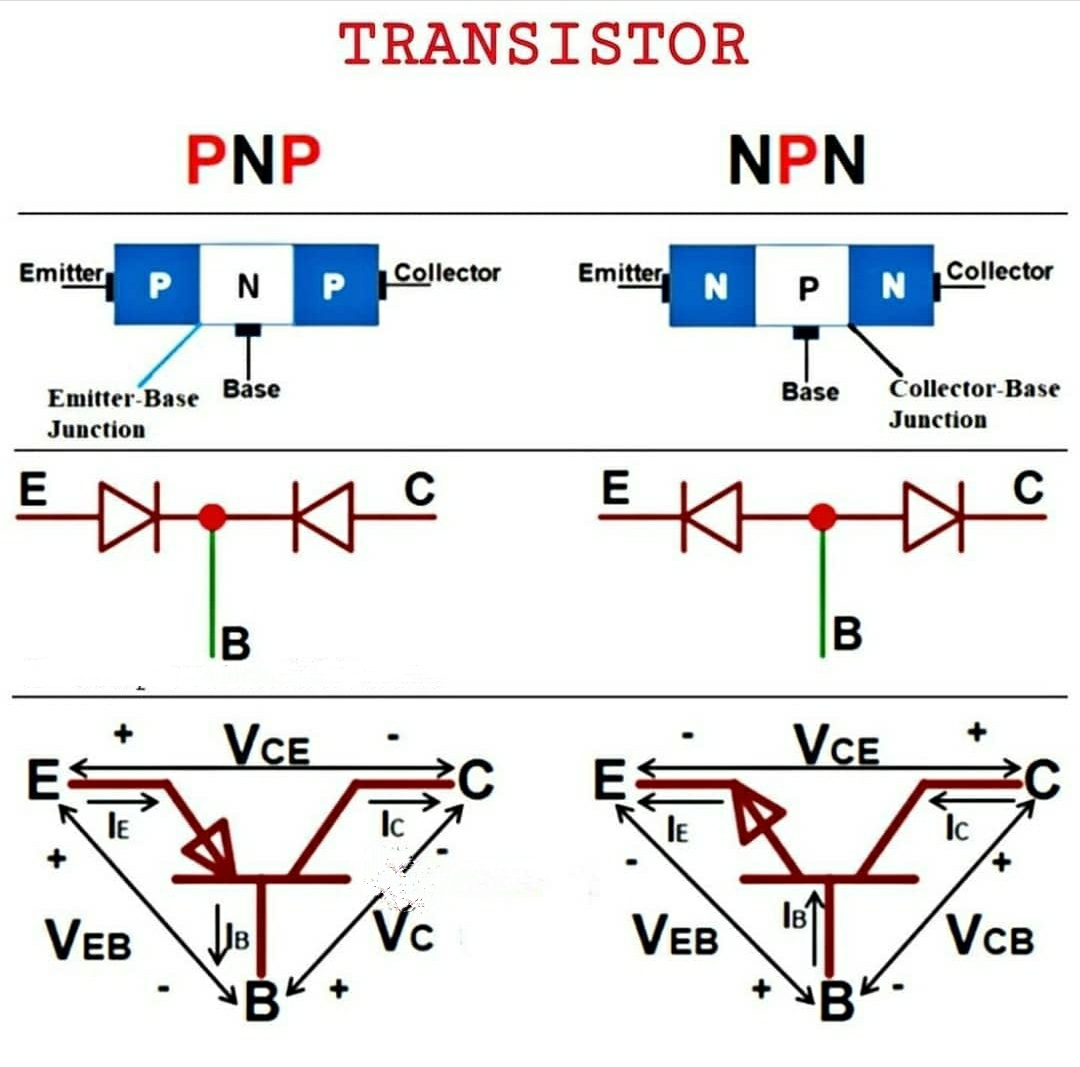

Transistör :

Tansistörler PNP ve NPN transistörler olarak iki türe ayrılırlar. NPN transistörler N, P ve N yarı iletken maddelerin birleşmesinden, PNP transistörler ise P, N ve P yarı iletken maddelerinin birleşmesinden meydana gelmişlerdir. Ortada kalan yarı iletken madde diğerlerine göre çok incedir. Transistörde her yalı iletken maddeden dışarı bir uç çıkartılmıştır. Bu uçlara "Kollektör, Beyz ve Emiter" isimlerini veriyoruz.

Devamını oku...

Optokuplorler içinde bir adet foto diyot ve bir adet de infaruj led barındıran bir elektronik devre elemanıdır. Bu infaruj led ve foto diyotlar optokuplörün içerisine birbirini görecek şekilde yerleştrilmişlerdir. İnfraruj ledin uclarına verilen sinyal aynen foto diyotun uclarından alınır. Fakat foto diyotun uçlarındaki sinyal çok çok düşük olduğu için bir yükselteçle yükseltilmesi gerekir. Bu devre elemanının kullanım amacı ise bir devreden diğer bir devreye, elektriksel bir bağlantı olmaksızın bilgi iletmektir. Aradaki bağlantı ışıksal bir bağlantıdır.

Foto diyotlar ters polarma altında kullanılırlar. Doğru polarmada normal diyotlar gibi iletken, ters polarmada ise n ve p maddelerinin birleşim yüzeyine ışık düşene kadar yalıtkandır. Birleşim yüzeyine ışık düştüğünde ise birleşim yüzeyindeki elektron ve oyuklar açığa çıkar ve bu şekilde foto diyot üzerinden akım geçmeye başlar. Bu akımın boyutu yaklaşık 20 mikroamper civarındadır. Foto diyot televizyon veya müzik setlerinin kumanda alıcılarında kullanılır.

İnfraruj led, normal ledin birleşim yüzeyine galyum arsenid maddesi katılmamış halidir. Yani görünmez (mor ötesi) ışıktır. infraruj ledler televizyon veya müzik setlerinin kumandalarında, kumandanın göndediği frekansı televizyon veya müzik setine iletmek için kullanılır. Televizyon veya müzik setinde ise bu frekansı alan devre elemanına "Foto Diyot" denir. İnfraruj led ile normal ledin sembolleri aynıdır.
