Elektrik'te Güç Terimleri

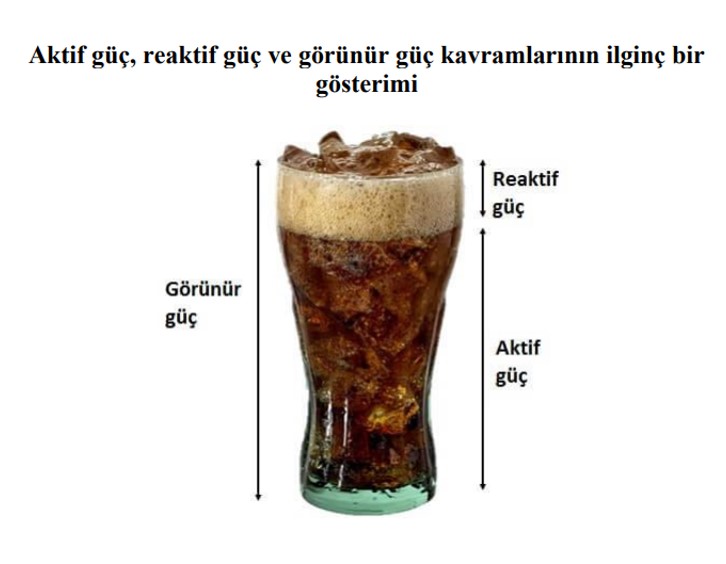

Elektrik sisteminde, Aktif, Reaktif, Görünür Güç olmak üzere üç (3) türlü güç vardır.Bu güçlerin kısa ve basit incelemesini bu yazımızda inceleyelim. Bir yük tarafından harcanan güce aktif güç denir. Aktif güç P harfi ile sembolize edilir ve Watt (W) birimiyle ölçülür. Reaktif özelliklerinden dolayı yalnızca emilen ve yükte geri dönen güç , reaktif güç olarak adlandırılır. Reaktif güç, Q harfi ile sembolize edilir ve Volt-Amper-Reaktif (VAR) birimiyle ölçülür.

Bir AC devresindeki hem dağılan hem de emilen / geri dönen toplam güç, görünür güç olarak adlandırılır. Görünür güç S harfi ile sembolize edilir ve Volt-Amper (VA) birimiyle ölçülür. Bu üç güç türü, trigonometrik olarak birbirleriyle ilişkilidir. Dik üçgende, P = bitişik uzunluk, Q = zıt uzunluk ve S = hipotenüs uzunluğu. Karşı açı, devrenin empedans (Z) faz açısına eşittir.

Aktif Güç nedir?

Elektrik devrelerinde alıcılar tarafından sistemden çekilen faydalı, yani işe yarayan güce aktif güç denir. Örneğin aktif güç; ısıtıcılarda ısıya, motorlarda harekete, aydınlatma araçlarında ise ışığa dönüşür. Bir doğru akım devresinde kullanılan güç, bu devreye uygulanan gerilim ile devreden geçen akımın çarpımıdır. Alternatif akımda ise gerek devreye uygulanan gerilim gerekse devreden geçen akım zamana bağlı olarak değişir. Akım ve gerilimin çarpımı olan güç de zamana bağlı olarak değişik değerler alır. Aktif gücün birimi Watt‟tır.

P =U.I.cosφ (Watt) (Tek faz için)

P = 3.U.I.cosφ (Watt) (Üç faz için)

P : Aktif Güç (W)

U : Gerilim (V)

I : Akım (A)

Cosφ : Güç Katsayısı

Reaktif Güç nedir?

Raktif güç; kondansatör veya bobin içeren devrelerde, akım ve gerilimin arasında faz farkı bulunmasından kaynaklanan ve böyle durumlarda oluşan bir zahiri güç bileşenidir. Bir bakıma elektrik şirketinin kapımıza kadar getirdiği gücün, kullanılmayıp iade ettiğimiz kısmını oluşturur. Dolayısıyla herhangi bir yararlı işe dönüştürülemediği gibi, hatların ve trafoların gereksiz yüklenmelerine neden olur. Reaktif gücün birimi VAR (Volt Amper Reaktif)‟dır.

Q =U.I.sinφ (VAR) (Tek faz için)

Q = 3.U.I.sinφ (VAR) (Üç faz için)

Q : Reaktif Güç (VAR)

Sinφ : Güç katsayısı

U : Gerilim (V)

I : Akım (A)

Görünür Güç nedir?

Aktif gücü dirençler, reaktif gücü ise endüktif ve kapasitif reaktanslar çeker. Eğer bir devrede hem direnç hem de reaktans bulunuyorsa bu devrede aktif ve reaktif güçler bir arada bulunur. Böyle bir devrede “V.I” değeri görünür gücü verir. Görünür gücün birimi VA (Volt Amper) dır.

S =U.I (VA) (Tek faz için)

S = 3.U.I (VA) (Üç faz için)
